一、工程概況

胥江樞紐是蘇州市中心區防洪工程控制建筑物之一，位于蘇州市城市中心區西偏南的京杭大運河胥江河口處。胥江樞紐為：北支布置一座12×50m（有效長度）船閘，一座15m節制閘；南支布置一座3×10m節制閘，一座20m3/s泵站。其中北支節制閘、船閘，南支節制閘工程屬于蘇州外來污水入侵控制工程（其他合同項目）；南支的泵站工程屬于蘇州市城市中心區防洪工程。

胥江泵站規模為20m3/s（雙向），其功能是排澇和改善城市水環境。

泵站布置在南支河的南側，管理區布置在緊鄰泵站的南岸。

泵站布置為堤身式，泵房采用塊基型整體式結構，泵站內安裝4臺平面“S”型臥式軸伸泵，單泵設計流量5m3/s，配套高壓電機為250kW。

此方案主要包括主要包括清污機安裝的全部工作。

二、工程量

軌道及附件：2.8 T：清污機：5.0 T/臺，共12臺。

三、施工布置

a) 軌道施工布置：由于軌道施工時間比較集中，施工場地有限，所以軌道附件保存在生活區的倉庫內，根據每天施工需要領取軌道附件材料；其次是軌道放在安裝區域附近，便于施工。

b) 清污機施工布置：由于清污機安裝時，機坑已充滿水，軌道已淹沒，所以安裝前要把水下的組裝成整體吊裝。即首先在清污機安裝附近，把清污機組裝，采取汽車吊與船吊一次性吊裝直接就位即可。

c) 工器具布置：把常用的鉗工工具放在鐵皮柜子內，用時取出，下班放回；兩臺交流電焊機及控制箱擺放在▽5m的內河出水平臺上。

三、 編制依據

a) 水利部上�？睖y設計研究院提供的圖紙

b) 水利水電建筑安裝安全技術工作規程

c) 澹臺湖樞紐工程施工及安裝合同

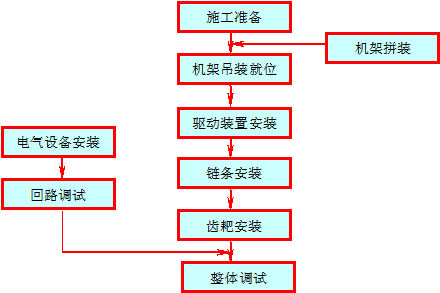

四、 安裝工藝流程圖

五、 安裝方法

（1） 軌道

   1） 軌道鋼板應提前加工，使用的材料應符合圖紙要求。測放控制點，劃線，根據劃線進行安裝。

2）根據軌道面，劃一條軌道線，一直延伸到4.5米的平臺上，為清污機安裝作好準備。清污機軌道對準線即可。

 (2) 清污機安裝準備工作

1）找出清污機設備之間的裝配編號。

2）根據實際空間大小、卸車的要求、起重吊裝設備的布置位置和起重特性，確定清污機組裝的具體位置。

(3)清污機安裝

1)把可安裝，廠里已組裝的拆掉，為減輕重量，保證吊裝安全。組裝在河道旁邊的路上。

2）用70噸汽車吊直接就位。最后統一調整。

3）檢查驅動裝置軸承動作情況，應動作靈活，無卡澀現象。吊起驅動裝置，對準機架連接孔，對稱穿入連接螺栓，擰緊。檢查驅動軸是否水平，并適當進行調整。

4）安裝格柵的電氣設備，接同電源，調試各回路。

5）點動電源，裝上格柵的齒耙

6）安裝其他附件。

7）整體調試：點動電源，使?fàn)恳�鏈條至少繞柵體一周，確認無碰撞、卡阻，各緊固件無松動現象，各潤滑部位加好潤滑脂，再進行空載運

六、 機械設備與人力配置

主要設備如下：

  人員配備如下：

八、清污機施工質量保證措施

1） 堅持貫徹 “科學管理，信守合同，精心施工，爭創優質”的質量方針和“工程合格率100%，工程優良率達85%以上”的質量目標。

2 ）認真做好開工前的圖紙審核，施工措施編制，技術交底等工作。

3 ）重大設備吊裝、運輸、關鍵項目、關鍵工序的施工、重大試驗除有監理工程師在場之外，還請相關的業主、設計人員和設備生產廠家代表到場督導。

4） 加強安裝資料的整理工作，強化隱蔽工程的中間驗收環節，不留后遺癥。

5） 及時整理各項施工的原始記錄，按時給業主和監理工程師提供其所需的資料、數據等。

6）在監理工程師的協調下，積極配合業主、設備制造廠家對設備安裝進行的技術指導和監督，按照監理工程師批準的技術文件組織施工。

7） 加強職工培訓的力度，提高整體素質，關鍵工序、重大項目都成立攻關小組。聘請專家指導推廣新工藝、新技術。

8） 嚴格質量管理程序，發生質量事故，要填寫事故報告，說明事故的詳細情況、產生原因、責任者、處理方法及預防措施。

九、 清污機施工安全措施

1） 熟悉及掌握清污機安裝要領，加強方案研究及技術交底，使施工人員掌握施工方法。

2） 吊裝前必須對起重機械設備的性能進行全面檢查，并要嚴格檢查各鋼絲繩、吊索、千斤頂?shù)裙ぞ叩陌踩�性�?/SPAN>

3）水邊作業必須配帶安全帶，危險面應設置安全網。

4） 吊裝時必須有專業人員統一指揮，并專人監護，發現問題后立即向現場總指揮反映。

5） 設備在摘鉤前，必須墊平放穩，以免傾倒傷人。

6）構件拼裝擺放，必須墊平放穩；在可能滾動或滑動的物體前方不得站人。

7）在設備吊裝到基礎就位時，工作人員身體的任何部位不得探入其接合面，以防止軋、擠傷手。取放墊鐵時，手指應放在墊鐵的兩側。

8）清污機在下落過程中，清污機上嚴禁站人。

9）禁止在立起的清污機上徒手攀登，以防摔傷。

10）選擇吊點必須保證牢靠，在起吊前要做三次試驗。

11） 嚴格按照安全管理制度條例進行安全工作的布置，并層層落實到各部門和各施工人員。

十、文明施工及環境保護

    認真貫徹執行蘇州水利工程建設文明施工管理實施細則和當?shù)?/SPAN>

有關建設工程現場文明施工管理辦法，虛心接受當?shù)亟ㄔO(shè)行政主管部

門、業主及監理的監督檢查和工作指導。施工過程中，始終如一地做好文明施工和環境保護工作。

1）文明施工

    文明施工關鍵在于施工組織管理措施和文明施工現場管理措施的落實。結合機電設備安裝本身的特點，對本施工項目文明施工的組織管理措施作如下規劃：

（1）健全管理組織

    施工現場成立以項目經理為組長，現場生產經理、班組長、技術人員、質檢人員、安全員、材料員、保衛、司機、行政人員為成員的施工現場文明施工管理組織。

    項目部設兼職檢查員負責施工現場文明施工監督和指導工作。

（2）文明施工現場的管理措施規劃如下

    施工設備擺放要整齊，不得隨意堆放，整個工地給人一個舒適的感覺。

    建設工地實行封閉式管理，禁止非工作人員出入，減少外部環境對施工的影響，主要出入口及其兩側設置圍欄，圍欄處嚴禁堆放垃圾、施工材料。

    施工材料應堆放整齊。施工垃圾入垃圾箱并及時清理。

    每日施工完畢后，做到“工完料凈，場地清，工地及四周環境要

及時打掃干凈。

    要會同業主單位積極主動地處理好與周邊居民、企事業單位的友好合作關系，尊重當?shù)厣鐓^(qū)民眾的風俗習慣。
