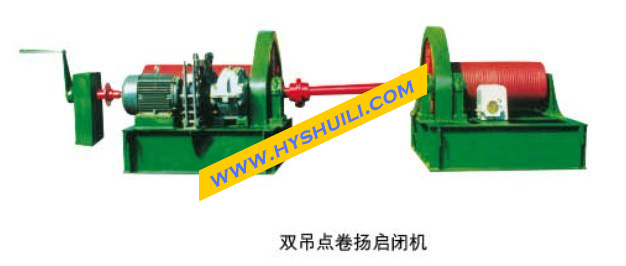

雙吊點卷?yè)P(yáng)式啟閉機
QPQ固定式雙吊點卷?yè)P(yáng)啟閉機是是一種和較寬的閘門配套使用的啟閉產品，它采用兩臺啟閉機中間由連接桿連接，兩根螺桿同時受力的方式。由于受力平衡均勻,具有啟動力量大的特點。
固定式雙吊點卷?yè)P(yáng)啟閉機的工作原理
QPQ雙吊點啟閉機主要用于水利水電工程中啟閉平面閘門，用來關閉泄水，進水及尾水孔口，調節發電量，泄洪排漂，放過船只等，當輸水管道或水輪機組需檢修時，又可關閉進水口閘門進行檢修。該系列啟閉機以電動機為動力，中小容量規格可配逆手搖，便于人工啟閉閘門。本產品現廣泛應用于排灌、水電站、水庫、。河道治理、水產養殖、環境保護、污水處理等水利工程中使用。固定雙吊點卷?yè)P(yáng)啟閉機是由兩個單啟閉機(單機)組成,兩機之間由連接桿連接,當電源起動時,卷?yè)P(yáng)機同時起動啟吊工作,非常具有同步性和穩定性。
關于固定式啟閉機的安裝方法詳解：
固定式啟閉機可以分為：螺桿式、卷?yè)P(yáng)式、液壓式，這三種類型的啟閉機在安裝時都要先預埋好基礎螺栓。小型和單機架啟閉機可整機吊裝，調試后與閘門連接；多架雙吊點啟閉機，一般是分解運到現場，先吊裝機架并調整后，組裝其他部件，調試后與閘門連接；液壓?jiǎn)㈤]機則先將油缸吊裝于已安裝好的機架上調整，同時安裝油泵、管路和閥等，調試后與閘門連接。
固定式啟閉機的安裝和調試方法：
我們都知道：?jiǎn)㈤]機是一種用于各類大型的排水、水利水電工程。用于控制各類大、中型鑄鐵閘門及鋼制閘門的升降達到開啟與關閉的目的機械裝置，它的特點有如下：
1、固定式啟閉機包括電機、啟閉機、機架、防護罩等組成；采用三級減速方式，用國旋付傳動，輸出轉距更大。配套鋼架克服土建不平整，以減少整機噪聲及振動。
2、如果采用戶外型長時工作制電機，防護等級≥IP155。行程控制機構采用十進制計數器原理，控制行程的誤差0.5%。轉距保護控制是通過蝸桿產生軸向位移觸動微動開關，來達到保護電器的原理。
3、本產品操作維護簡便，可實現現場和遠控操作。
啟閉機的安裝調試方法如下：
1、當固定式啟閉機在無荷載的情況下，保證三相電流不平衡不超過正負10%，并測出電流值。 上下限位的調節：當閘門處于全閉的狀態時，將上限壓緊上行程開關并固定在螺桿上。當閘門處于全開時，將下限位盤壓緊下行程開關并固定在螺桿上。
2、啟閉機的主令控制器調整，必須保證閘門升降到上、下限位時的誤差不超過1cm。 在本產品安裝完畢以后，一定要作試運行，一作無載荷試驗，即讓螺桿作兩個行程，聽其有無異常聲響，檢測安裝是否符合技術要求。二作載荷試驗，在額定載荷下，作兩個行程，觀察螺桿與閘門的運行情況，無異�，F(xiàn)象。確認無誤后方可正式運行.
卷?yè)P(yáng)式啟閉機的安裝及使用調試步驟
1、在卷?yè)P(yáng)式啟閉機的施工單位安裝時，一定要保持基礎布置平面水平180º；一定要保定啟閉機底座與基礎布置平面的接觸面積要達到90%以上；螺桿軸線要垂直閘臺上衡量的水平面；要與閘板吊耳孔文和垂直，避免螺桿傾斜，造成局部受力而損壞機件。
2、 將卷?yè)P(yáng)式啟閉機置于安裝位置。把一個限位盤套在螺桿上，將螺桿從橫梁的下部旋入啟閉機，當螺桿從啟閉機上方露出后，再套上限位盤。螺桿的下方與閘門連接。
3、 要求安裝的啟閉機的基礎建筑物安裝必須穩固安全。機座和基礎構件的混凝土，按圖紙的規定澆筑，在混凝土強度未達到設計強度時，不準拆除和改變啟閉機的臨時支撐，更不得進行試調和試運轉。
4、在安裝啟閉機根據閘門起吊中心線，找正中心使縱橫向中心線偏差不超過正負3mm,高程偏差不超過正負5mm。然后澆注二期混凝土或與預埋鋼板連接。
5、我們要求啟閉機電氣設備的安裝，符合圖紙及說明書的規定，全部電氣設備均可靠的接地。
6、 每臺起閉機安裝完畢，對啟閉機進行清理，補修已損壞的保護油漆，灌注潤滑脂。
啟閉機調試步驟及注意事項如下：
1、要求啟閉機的操作人員必須掌握啟閉機的結構、性能與操作方法，并有一定的機械知識，以確保機器的正常運轉。要求在啟閉機沒有荷載的情況下，保證三相電流不平衡不超過正負10%，并測出電流值。
2、對于啟閉機上下限位的調節：當閘門處于全閉的狀態時，將上限壓緊上行程開關并固定在螺桿上。當閘門處于全開時，將下限位盤壓緊下行程開關并固定在螺桿上。
3、機器的主令控制器調整，必須保證閘門升降到上、下限位時的誤差不超過1cm。在使用時，需隨時由注油孔注入潤滑油，要經常保持足夠的潤滑油，螺桿要定期清除油垢，涂護新油，以防銹蝕。
4、在啟閉機安裝后，一定要作試運行，一作無載荷試驗，即讓螺桿作兩個行程，聽其有無異常聲響，檢測安裝是否符合技術要求。二作載荷試驗，在額定載荷下，作兩個行程，觀察螺桿與閘門的運行情況，有無異常現象。確認無誤后方可正式運行。如果進行機器的維修時，必須清除載荷。
5、操作前，對起閉機進行全面檢查，個部位潤滑情況是否良好，螺栓有無松動。在進行啟閉機檢查電源線路是否接通，開關是否良好。電動運轉時，操作人員不得離開現場，發現問題立即停機。
QPQ固定式雙吊點卷?yè)P(yáng)啟閉機是是一種和較寬的閘門配套使用的啟閉產品，它采用兩臺啟閉機中間由連接桿連接，兩根螺桿同時受力的方式。由于受力平衡均勻,具有啟動力量大的特點。
固定式雙吊點卷?yè)P(yáng)啟閉機的工作原理
QPQ雙吊點啟閉機主要用于水利水電工程中啟閉平面閘門，用來關閉泄水，進水及尾水孔口，調節發電量，泄洪排漂，放過船只等，當輸水管道或水輪機組需檢修時，又可關閉進水口閘門進行檢修。該系列啟閉機以電動機為動力，中小容量規格可配逆手搖，便于人工啟閉閘門。本產品現廣泛應用于排灌、水電站、水庫、。河道治理、水產養殖、環境保護、污水處理等水利工程中使用。固定雙吊點卷?yè)P(yáng)啟閉機是由兩個單啟閉機(單機)組成,兩機之間由連接桿連接,當電源起動時,卷?yè)P(yáng)機同時起動啟吊工作,非常具有同步性和穩定性。
關于固定式啟閉機的安裝方法詳解：
固定式啟閉機可以分為：螺桿式、卷?yè)P(yáng)式、液壓式，這三種類型的啟閉機在安裝時都要先預埋好基礎螺栓。小型和單機架啟閉機可整機吊裝，調試后與閘門連接；多架雙吊點啟閉機，一般是分解運到現場，先吊裝機架并調整后，組裝其他部件，調試后與閘門連接；液壓?jiǎn)㈤]機則先將油缸吊裝于已安裝好的機架上調整，同時安裝油泵、管路和閥等，調試后與閘門連接。
固定式啟閉機的安裝和調試方法：
我們都知道：?jiǎn)㈤]機是一種用于各類大型的排水、水利水電工程。用于控制各類大、中型鑄鐵閘門及鋼制閘門的升降達到開啟與關閉的目的機械裝置，它的特點有如下：
1、固定式啟閉機包括電機、啟閉機、機架、防護罩等組成；采用三級減速方式，用國旋付傳動，輸出轉距更大。配套鋼架克服土建不平整，以減少整機噪聲及振動。
2、如果采用戶外型長時工作制電機，防護等級≥IP155。行程控制機構采用十進制計數器原理，控制行程的誤差0.5%。轉距保護控制是通過蝸桿產生軸向位移觸動微動開關，來達到保護電器的原理。
3、本產品操作維護簡便，可實現現場和遠控操作。
啟閉機的安裝調試方法如下：
1、當固定式啟閉機在無荷載的情況下，保證三相電流不平衡不超過正負10%，并測出電流值。 上下限位的調節：當閘門處于全閉的狀態時，將上限壓緊上行程開關并固定在螺桿上。當閘門處于全開時，將下限位盤壓緊下行程開關并固定在螺桿上。
2、啟閉機的主令控制器調整，必須保證閘門升降到上、下限位時的誤差不超過1cm。 在本產品安裝完畢以后，一定要作試運行，一作無載荷試驗，即讓螺桿作兩個行程，聽其有無異常聲響，檢測安裝是否符合技術要求。二作載荷試驗，在額定載荷下，作兩個行程，觀察螺桿與閘門的運行情況，無異�，F(xiàn)象。確認無誤后方可正式運行.
卷?yè)P(yáng)式啟閉機的安裝及使用調試步驟
1、在卷?yè)P(yáng)式啟閉機的施工單位安裝時，一定要保持基礎布置平面水平180º；一定要保定啟閉機底座與基礎布置平面的接觸面積要達到90%以上；螺桿軸線要垂直閘臺上衡量的水平面；要與閘板吊耳孔文和垂直，避免螺桿傾斜，造成局部受力而損壞機件。
2、 將卷?yè)P(yáng)式啟閉機置于安裝位置。把一個限位盤套在螺桿上，將螺桿從橫梁的下部旋入啟閉機，當螺桿從啟閉機上方露出后，再套上限位盤。螺桿的下方與閘門連接。
3、 要求安裝的啟閉機的基礎建筑物安裝必須穩固安全。機座和基礎構件的混凝土，按圖紙的規定澆筑，在混凝土強度未達到設計強度時，不準拆除和改變啟閉機的臨時支撐，更不得進行試調和試運轉。
4、在安裝啟閉機根據閘門起吊中心線，找正中心使縱橫向中心線偏差不超過正負3mm,高程偏差不超過正負5mm。然后澆注二期混凝土或與預埋鋼板連接。
5、我們要求啟閉機電氣設備的安裝，符合圖紙及說明書的規定，全部電氣設備均可靠的接地。
6、 每臺起閉機安裝完畢，對啟閉機進行清理，補修已損壞的保護油漆，灌注潤滑脂。
啟閉機調試步驟及注意事項如下：
1、要求啟閉機的操作人員必須掌握啟閉機的結構、性能與操作方法，并有一定的機械知識，以確保機器的正常運轉。要求在啟閉機沒有荷載的情況下，保證三相電流不平衡不超過正負10%，并測出電流值。
2、對于啟閉機上下限位的調節：當閘門處于全閉的狀態時，將上限壓緊上行程開關并固定在螺桿上。當閘門處于全開時，將下限位盤壓緊下行程開關并固定在螺桿上。
3、機器的主令控制器調整，必須保證閘門升降到上、下限位時的誤差不超過1cm。在使用時，需隨時由注油孔注入潤滑油，要經常保持足夠的潤滑油，螺桿要定期清除油垢，涂護新油，以防銹蝕。
4、在啟閉機安裝后，一定要作試運行，一作無載荷試驗，即讓螺桿作兩個行程，聽其有無異常聲響，檢測安裝是否符合技術要求。二作載荷試驗，在額定載荷下，作兩個行程，觀察螺桿與閘門的運行情況，有無異常現象。確認無誤后方可正式運行。如果進行機器的維修時，必須清除載荷。
5、操作前，對起閉機進行全面檢查，個部位潤滑情況是否良好，螺栓有無松動。在進行啟閉機檢查電源線路是否接通，開關是否良好。電動運轉時，操作人員不得離開現場，發現問題立即停機。
